Pumpamiselement ja vedelik on paigutatud magnetajamiga pumba hermeetiliselt suletud korpusesse. Korpuse välisküljel olevat magnetikomplekti pöörab mootorist väljuv ajamivõll. Vastav magnetrõngas pumba võllil on korpuse siseküljel selle vastas (joonis 1). Tänu paaritud magnetitele edastatakse pöördemoment läbi korpuse. Magnetühenduse kõige olulisem eelis on see, et pöördemomendi ülekandmiseks läbi tõkke ei ole vaja pöörlevaid tihendeid ja nendega seotud probleeme, mis on seotud lekke, võimaliku saastumise ja pideva hooldusega.

Magnetühendusega ajamite põhiprintsiibid ja eelised on samad mahuga pumpade, nagu labapumbad, sisemised hammasrattapumbad ja välised hammasrattapumbad, puhul. Pumbatav vedelik asub hermeetiliselt suletud korpuses, mida tuntakse kaitsekestana, mis välistab lekkeohu.

Kuidas magnetajamiga pump töötab?

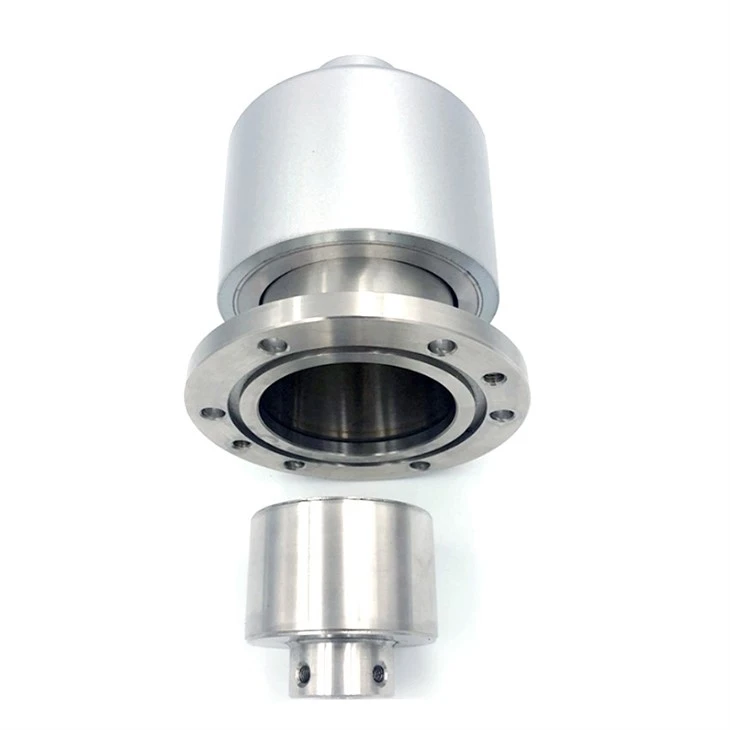

Pumba korpuse kaitsekesta mõlemal küljel on kaks kontsentrilist rõngast, mille külge on kinnitatud magnetid. Mootori veovõll on ühendatud välimise rõngaga, tiiviku käitav võll aga sisemise rõngaga. Igal rõngal on ligikaudu sama palju identseid, sobivaid ja vastandlikke magneteid, mis asetsevad selle ümber vahelduvate poolustega. Sageli legeeritakse haruldaste muldmetallide elemente, nagu samarium või neodüüm, magnetite loomiseks teiste metallidega. Samaarium ja koobalt ning neodüüm, raud ja boor on kõige tüüpilisemad sulamikombinatsioonid. Võrreldes tavaliste magnetitega on neil keerukatel sulamitel kaks peamist eelist:

Antud pöördemomendi säilitamiseks on vaja väiksemat massi, mille tulemuseks on väiksemad ja lihtsamad pumbad.
Suurem temperatuuristabiilsus: võrreldes tavaliste raudmagnetitega väheneb haruldaste muldmetallide sulamitest magnetite magnetiline pöördemoment temperatuuri tõustes vähem.

1689817227573

Magnetajami pumba magnetid võivad demagnetiseeruda, kui nende temperatuur ületab maksimaalset töötemperatuuri. Pumbad ei tohi töötada tühjana ega muudel asjaoludel, mis võivad kõrge temperatuuriga rakendustes põhjustada pumba sees kuumenemist.

Magnetite vaheline ruum määrab maksimaalse pöördemomendi, mida võib magnetajamiga pumbas üle kanda; mida kitsam on vahe, seda suurem on pöördemomendi ülekanne. Kaitsekest ja kõik magnetite kaitsekatted peavad olema pilusse kaasatud, mis seab piiri selle ehitamisele. Eriti juhul, kui pumbatav vedelik on äärmiselt viskoosne või sisaldab tahkeid osakesi, peab pöörlevate osade ja kaitsekesta vahel olema sobiv vahemaa, et pump saaks ohutult töötada. Maksimaalse efektiivsuse saavutamiseks tuleb kõik osad töödelda rangete tolerantsideni. Lisaks nendele tehnilistele probleemidele on isoleeriva kesta konstruktsioonis kasutatav materjal ülioluline kahe magnetikomplekti vahelise ühendamise kõrge efektiivsuse säilitamiseks ja pöörisvoolu tekitatud võimsuskadude minimeerimiseks.

Pumbatav vedelik sukeldatakse sisse ja seda kasutatakse sisemise magnetrõnga, pumba võlli ja selle laagri määrimiseks. On ülioluline, et need komponendid töötaksid tõhusalt keskkonnas. Väga viskoossete vedelike korral võivad tekkida suured hõõrdekadud ja abrasiivses või keemiliselt reageerivas keskkonnas võib probleemiks olla laagrite kulumine. Magnetajamiga pumbad sobivad aga suurepäraselt abrasiivsete, söövitavate ja ohtlike vedelike käitlemiseks, kui kasutatakse õigeid niisutatud materjale, nagu ränikarbiid, termoplastid, roostevaba teras ja kõrge niklisisaldusega sulamid.

Lahtisidumine

Magnetajami valimisel on oluline kaaluda, kas sidur suudab edastada piisava pöördemomendi vajaliku voolu edastamiseks. Sidur töötab tavaliselt sünkroonselt, mis tähendab, et mootori kiirus ja pumba kiirus on võrdsed.

Äärmuslikud töötingimused, mis tekitavad liigset pöördemomenti, võivad kahjustada magnetajami. Iga magnetühenduse jaoks on ette nähtud maksimaalne pöördemoment. Kui see ületatakse, võib pumba võll libiseda ja lakata üldse pöörlemast ning magnetrõngad võivad lahti eralduda. Kui see juhtub, tuleb mootor peatada ja uuesti käivitada, enne kui saab koorma üles tõsta. Kui käivitamise ajal on pöördemoment palju suurem, kui tavalistes töötingimustes eeldatakse, võib toimuda lahtisidumine. Seetõttu on pumba ja magnetühenduse suuruse määramisel rakenduse jaoks ülioluline arvestada käivitustingimusi.

Kui seda kasutatakse ohutusfunktsioonina, võimaldab lahtiühendamine pumbal äärmuslike asjaolude korral automaatselt välja lülitada. Kui pump töötab selles asendis pikemat aega, võivad magnetid pöördumatult demagnetiseerida. Lahtisidumise alguse tuvastamiseks on soovitatav kasutada võimsusmõõtureid.

Eelised

Magnetajamite peamine eelis on see, et pumbatavast kandjast ei leki. Suure väljatugevusega haruldaste muldmetallide sulamitest magnetid võimaldavad kompaktset konstruktsiooni. Uued kaitsekestade ehitusmaterjalid vähendavad pöörisvooluga seotud võimsuskadusid.

Toitekadude vähendamiseks on magnetühenduse ajami valimisel ülioluline võtta arvesse järgmisi tegureid:

Kui palju pöördemomenti (jõudu) soovite edastada?
Mis on töökiirus? (kiirus või RPM)
Mis on töötemperatuuri vahemik?
Kas kaitsekate on vajalik? Millisele rõhuerinevusele soovite konstruktsiooni mahutada?
